L'essentiel à retenir : la fixation d'une panne muralière par scellement chimique repose sur trois piliers indissociables — un traçage au laser pour une ligne d'appui parfaitement horizontale, des tiges filetées M12 ou M16 scellées à la résine bi-composant avec tamis pour les supports creux, et une bande bitumineuse interposée entre le bois et le mur pour couper les remontées capillaires. La profondeur d'ancrage de référence est de 12 fois le diamètre de la tige, soit 144 mm pour du M12 et 192 mm pour du M16. Le saviez-vous ? L'entretoise en tube cuivre — glissée autour de la tige filetée dans l'épaisseur du bois — est une astuce d'autoconstructeur qui évite l'un des défauts les plus courants de la muralière : l'écrasement progressif des fibres du bois sous l'écrou qui fait descendre le plancher de quelques millimètres avec le temps.

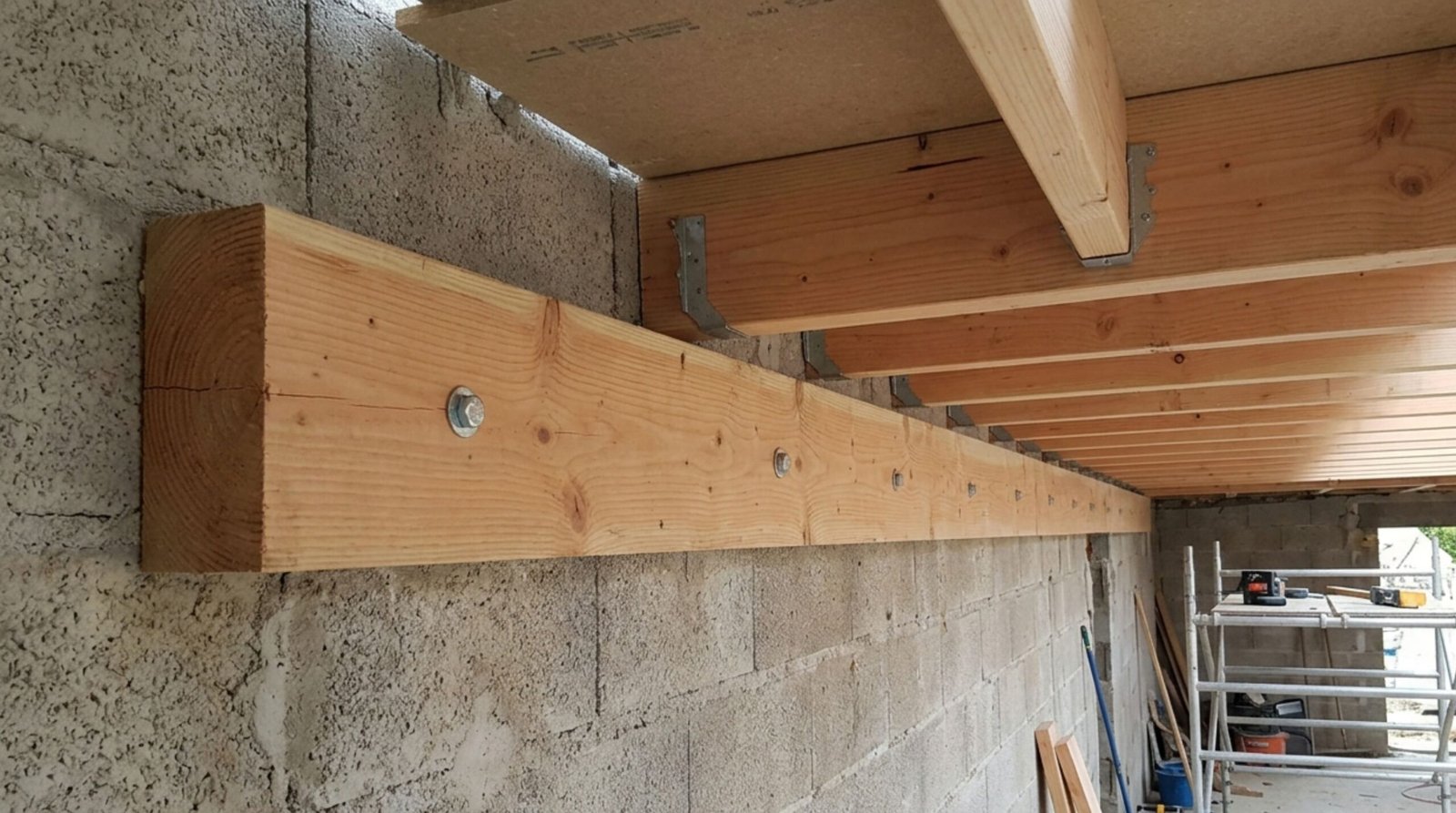

La muralière est la pièce maîtresse de votre plancher suspendu, de votre mezzanine ou de votre terrasse adossée. Fixée horizontalement contre le mur porteur, elle reprend en continu les charges des solives et les transfère à la maçonnerie. C'est elle qui conditionne le niveau définitif de votre plancher — une erreur de quelques millimètres à ce stade se répercutera sur toute la surface.

Dans ce guide, je vous explique comment procéder de A à Z : diagnostic du support, choix des matériaux, traçage au laser, perçage, injection de résine, pose de la bande bitumineuse et connexion des solives. Avec les bons réflexes, cette étape en apparence technique est accessible à tout autoconstructeur soigneux.

Sommaire

1. Pourquoi la fixation d'une panne muralière est la base de votre structure
2. Le matériel pour un ancrage chimique sans faille
3. Percer et préparer le support avec précision
4. La pose physique et l'étanchéité de votre ouvrage
5. Finalisation et sécurité de votre plancher suspendu

Pourquoi la fixation d'une panne muralière est la base de votre structure

Avant de percer quoi que ce soit, deux décisions conditionnent la réussite de toute l'opération : le choix du bois et le diagnostic du mur porteur. Une muralière sous-dimensionnée ou scellée dans un mur friable est une bombe à retardement structurelle.

Diagnostic du support et choix du bois

Tous les murs porteurs ne se valent pas, et la méthode de fixation dépend directement de la nature du support. Un voile béton ou un linteau béton armé est le support idéal : dense, homogène, sans cavités — le scellement chimique direct sans tamis y développe sa résistance maximale. Un mur en parpaings creux ou en briques alvéolées nécessite impérativement des tamis d'injection pour que la résine se répartisse correctement dans les alvéoles sans tomber dans le vide. Un mur en pierre ancienne (moellons, calcaire, grès) est le plus délicat : la pierre peut être friable, les joints de mortier anciens peu résistants, et les cavités internes imprévisibles. Sur ces supports, faites diagnostiquer la résistance par un professionnel avant tout ancrage structurel lourd.

Pour la pièce de bois elle-même, choisissez une essence classée C24 minimum selon la norme EN 338 (sapin, épicéa ou douglas) avec un traitement autoclave classe 2 ou 3 selon l'exposition à l'humidité. La classe 2 convient pour une muralière intérieure abritée (mezzanine, plancher de combles) ; la classe 3 s'impose dès que le bois est exposé aux intempéries ou en contact avec un mur extérieur sujet à la condensation. Les sections standards les plus courantes sont le 63×175 mm et le 75×225 mm — votre choix dépend des charges à reprendre et de l'entraxe des solives (consultez les abaques du fabricant ou un bureau d'études pour les charges importantes). Avant toute pose, vérifiez la rectitude de la pièce : une muralière vrillée ou cintrée ne peut pas être mise à niveau correctement. Posez-la sur deux tréteaux et vérifiez visuellement et à la règle de 2 m.

Traçage et mise à niveau au laser

C'est l'étape la plus importante de toute la séquence — et celle qu'on bâcle le plus souvent. Un niveau à bulle traditionnel ne suffit pas pour tracer une ligne de référence parfaitement horizontale sur plusieurs mètres : la moindre vibration ou appui imprécis introduit des erreurs cumulatives. Utilisez un niveau laser à 360 degrés posé sur trépied, qui projette une ligne horizontale continue sur tous les murs de la pièce simultanément. C'est un investissement qui se rentabilise dès la première utilisation sérieuse.

Tracez la ligne de référence au crayon sur le mur, puis calculez la hauteur exacte du bord supérieur de la muralière par rapport à cette ligne (en intégrant l'épaisseur de la muralière, des solives et du revêtement de sol pour obtenir le niveau fini souhaité). Reportez cette hauteur sur le mur.

Pour le marquage des points d'ancrage, présentez la muralière contre le mur à sa hauteur définitive, maintenez-la en position avec des aides ou des étais provisoires, et passez un crayon dans les trous pré-percés du bois pour reporter les emplacements directement sur la maçonnerie. Cette méthode garantit un alignement parfait entre les trous du bois et les futurs forages dans le mur. Vérifiez que chaque point d'ancrage tombe bien dans la partie pleine du parpaing ou de la brique — jamais dans un joint horizontal, ni à moins de 5 cm du bord d'un alvéole de parpaing. Un trou mal positionné par rapport à la géométrie du parpaing creux compromettra l'efficacité du tamis.

Le matériel pour un ancrage chimique sans faille

Le scellement chimique est une technique fiable à condition de ne pas rogner sur la qualité du matériel. Chaque composant joue un rôle précis dans la chaîne de résistance.

Tiges filetées et tamis adaptés

Le diamètre de la tige filetée détermine la résistance de chaque ancrage. En pratique pour une muralière résidentielle :

La tige M12 (12 mm de diamètre) est adaptée aux charges légères à modérées — mezzanine en habitation avec entraxe de solives standard (40 à 60 cm), terrasse abritée sur support béton. L'entraxe maximal recommandé entre fixations est de 40 cm avec une profondeur d'ancrage de 150 mm. La tige M16 (16 mm) s'impose pour les charges plus importantes — plancher avec revêtement lourd (carrelage, chape), terrasse exposée, muralière en double épaisseur. Avec du M16, l'entraxe peut monter jusqu'à 80 cm à profondeur d'ancrage égale. La règle générale de profondeur d'ancrage est de 12 fois le diamètre : 144 mm pour M12, 192 mm pour M16. En pratique, arrondissez à 150 mm pour M12 et 200 mm pour M16.

Les tiges doivent être en acier inoxydable A4 ou en acier zingué haute résistance selon l'exposition. En extérieur ou en atmosphère humide, l'inox A4 est obligatoire pour éviter la corrosion galvanique. La longueur totale de la tige se calcule ainsi : profondeur d'ancrage + épaisseur de la muralière + épaisseur de la rondelle + hauteur de l'écrou + 1 diamètre de tige (dépasse visible). Pour du M16 sur une muralière de 75 mm : 200 + 75 + 5 + 15 + 16 = environ 310 mm — prévoyez des tiges de 330 mm et découpez l'excédent à la meuleuse après serrage.

Les tamis sont indispensables pour les supports creux. Ces manchons en maille métallique ou en fibre de verre, insérés dans le trou avant injection, retiennent la résine à l'intérieur du support et lui permettent de se répartir uniformément dans les alvéoles. Choisissez un tamis dont le diamètre extérieur correspond exactement au diamètre du forêt utilisé — un tamis trop petit ne retient pas la résine, trop grand il ne s'insère pas. Pour une tige M12, le forêt sera de 14 mm et le tamis de 14 mm ; pour M16, forêt de 18 mm et tamis de 18 mm.

Résine de scellement et accessoires de pose

Toutes les résines de scellement ne sont pas équivalentes. Pour une muralière structurelle, utilisez une résine bi-composant haute performance de marque reconnue (Fischer FIS V, Hilti HIT-RE, Sika AnchorFix, Rawlplug R-KER II ou équivalent). Ces produits combinent résine époxy ou polyester et durcisseur en proportion fixe, mélangés automatiquement lors de l'injection par la canule hélicoïdale. En milieu froid (chantier en hiver en dessous de +5 °C), préférez une résine époxy pure dont la polymérisation est moins sensible aux basses températures que les formulations polyester.

Prévoyez des canules de mélange en nombre suffisant : une canule se colmate après environ 10 à 15 minutes d'arrêt. Si vous interrompez le travail, gardez une canule de rechange par cartouche entamée. Le pistolet extrudeur à démultiplication (ratio 1:10 minimum) est indispensable pour les cartouches bi-composants dont la résistance à l'injection est élevée — un pistolet standard n'aura pas la force suffisante. Prévoyez aussi des rondelles larges (diamètre extérieur ≥ 3 fois le diamètre de la tige) pour répartir la pression de serrage sur une grande surface de bois et éviter l'enfoncement de la rondelle dans les fibres.

Calcul des entraxes selon le mur

L'entraxe entre fixations n'est pas une valeur arbitraire — il découle du calcul des efforts à reprendre. Pour une muralière résidentielle standard (charge totale de plancher 200-300 kg/m²), les valeurs indicatives suivantes sont communément admises :

Sur béton armé : M12 tous les 40-50 cm, ou M16 tous les 60-80 cm. Sur parpaings creux avec tamis : M12 tous les 30-40 cm, M16 tous les 50-60 cm (la résistance des parpaings creux est inférieure à celle du béton plein). Sur pierre de taille pleine : M12 tous les 40 cm si la pierre est saine et homogène. Sur maçonnerie ancienne hétérogène (moellons, pierre friable) : consultez impérativement un bureau d'études avant tout ancrage structurel — la variabilité du support rend tout calcul empirique non fiable.

Respectez également les distances minimales aux bords : jamais moins de 5 diamètres de tige du bord libre du mur (60 mm pour M12, 80 mm pour M16) et jamais moins de 3 diamètres d'un autre trou (36 mm pour M12, 48 mm pour M16).

Percer et préparer le support avec précision

La qualité du perçage conditionne directement l'efficacité de la résine. Un trou mal nettoyé ou non perpendiculaire compromet la résistance de l'ancrage même avec la meilleure résine du marché.

Méthodologie de perçage bois et maçonnerie

Commencez par percer la muralière avec une mèche à bois du même diamètre que la tige filetée (12 mm pour M12, 16 mm pour M16). La précision de l'emplacement est déterminante : positionnez les trous à égale distance des bords supérieur et inférieur de la muralière, idéalement au tiers de la hauteur depuis le bas pour optimiser la reprise des efforts de flexion. Pour le fraisage qui permettra de noyer rondelles et écrous, utilisez une fraise-cloche ou un emporte-pièce de diamètre suffisant (40-50 mm) sur 10-15 mm de profondeur — ce lamage donnera une finition propre et protégera les fixations dans une mezzanine apparente.

Pour la maçonnerie, utilisez un perforateur SDS-plus ou SDS-max avec un foret béton du diamètre du tamis (14 mm pour M12 avec tamis, 18 mm pour M16 avec tamis). Travaillez en mode rotation + percussion pour le béton et les parpaings. Sur pierre tendre ou ancienne maçonnerie, passez en rotation seule pour éviter de faire éclater le support. Maintenez une perpendicularité parfaite tout au long du perçage : une tige inclinée crée des contraintes d'arrachement asymétriques qui réduisent la résistance de l'ancrage. Utilisez un guide de perçage ou collez un morceau de ruban adhésif sur le mur perpendiculairement à la ligne de forage pour servir de repère visuel.

Nettoyage des trous et injection de la résine

Le nettoyage du trou est l'étape la plus sous-estimée du scellement chimique — et l'une des plus importantes. Les poussières de perçage qui restent dans le trou forment une couche isolante entre la résine et le support, réduisant drastiquement la résistance de l'ancrage. Soufflez chaque trou à l'air comprimé (au moins 4 passages), puis brossez avec une brosse adaptée au diamètre du trou (fournie avec certains kits de scellement), puis soufflez à nouveau. Sur béton et pierre, un trou propre sera visible à l'œil — la paroi du trou doit apparaître claire et sans poussière.

Pour l'injection de la résine, commencez par purger les 3 à 5 premiers centimètres de résine de la cartouche (la première portion est souvent mal mélangée) avant d'introduire la canule dans le trou. Insérez la canule jusqu'au fond du trou et injectez en remontant lentement vers l'ouverture tout en maintenant le piston en pression constante. Le trou doit se remplir des ⅔ de sa profondeur — pas plus, pour laisser de la place au volume occupé par la tige. Sur parpaings creux avec tamis, insérez d'abord le tamis en le tournant légèrement pour qu'il s'ancre dans la maille du parpaing, puis injectez la résine au travers jusqu'à ce qu'elle ressorte légèrement par les mailles.

Insérez immédiatement la tige filetée par un mouvement de rotation dans le sens des aiguilles d'une montre (sens du filetage), jusqu'à la profondeur voulue. Ce mouvement rotatif évacue l'air emprisonné, comble les vides du filetage et assure une répartition homogène de la résine. Ne forcez pas en fin de course : si la tige ne descend plus, c'est que la résine remonte et que la profondeur est atteinte. Respectez scrupuleusement le temps de durcissement indiqué sur la cartouche selon la température ambiante (typiquement 30 minutes à +20 °C, 2 heures à +5 °C) avant d'appliquer une charge ou de serrer les écrous.

La pose physique et l'étanchéité de votre ouvrage

Une fois les tiges scellées et la résine durcie, la pose de la muralière elle-même doit intégrer les protections contre l'humidité et les dispositifs anti-écrasement.

Protection bitumineuse et gestion de l'humidité

Avant de poser la muralière contre le mur, interposez une bande bitumineuse (ou bande résiliente EPDM) entre les deux surfaces. Cette bande remplit trois fonctions simultanées : elle coupe les remontées capillaires depuis la maçonnerie vers le bois, elle absorbe les éventuelles irrégularités de la surface du mur pour un appui continu, et elle atténue la transmission des vibrations acoustiques entre la structure bois et le gros œuvre. Découpez la bande aux dimensions exactes de la face arrière de la muralière et laissez-la déborder de 3 cm en parties haute et basse pour protéger également les arêtes. Fixez-la provisoirement au bois avec du ruban adhésif double face avant la pose.

Derrière la muralière, assurez une ventilation naturelle en laissant un jour de 5 à 10 mm entre la bande bitumineuse et le mur sur toute la longueur. Cette lame d'air permet à l'humidité de s'évacuer par convection et prévient la stagnation d'eau contre le bois. Sur un mur extérieur ou en situation exposée, ce principe est non négociable.

Techniques de fraisage pour noyer les écrous

Si la muralière sera visible (mezzanine apparente, sous-face de terrasse en bois noble), les rondelles et écrous saillants constituent une finition peu soignée et peuvent gêner la pose des solives ou des finitions murales. La solution est le lamage : à l'emplacement de chaque tige, réalisez un fraisage cylindrique (emporte-pièce ou fraise-cloche de 40-50 mm de diamètre selon la taille des rondelles) sur 15-20 mm de profondeur dans le bois. Rondelles et écrous disparaissent dans ce lamage, la face du bois reste lisse.

Cette opération se réalise impérativement sur le bois avant la pose, une fois les trous de passage percés mais avant la mise en place. Vérifiez que la profondeur de lamage n'excède pas le tiers de l'épaisseur de la muralière pour ne pas fragiliser localement la section résistante.

Utilisation d'entretoises contre l'écrasement

C'est l'astuce technique qui distingue une pose professionnelle d'une pose amateur. Lorsque vous serrez l'écrou sur la tige filetée, la pression est transmise de la rondelle aux fibres du bois. Sous charge (le plancher chargé), cette pression combinée à la compression longitudinale des fibres peut faire descendre la muralière de 3 à 5 mm avec le temps — juste assez pour dérégler le niveau du plancher et créer des points durs sur les solives.

La solution est l'entretoise en tube cuivre (ou acier), glissée autour de la tige filetée dans l'épaisseur du bois. Découpez un tronçon de tube cuivre (diamètre intérieur légèrement supérieur au diamètre de la tige) à une longueur exactement égale à l'épaisseur de la muralière. Ce tube rigide reprend la compression lors du serrage et lors des charges d'exploitation — le bois ne serre plus entre rondelle et mur, c'est le tube métallique qui encaisse. Pour un M12 traversant une muralière de 63 mm, utilisez un tube cuivre D14 (diamètre intérieur 12 mm, diamètre extérieur 14 mm) découpé à 63 mm, glissé dans le trou percé au foret de 14 mm.

Finalisation et sécurité de votre plancher suspendu

La pose de la muralière n'est pas terminée au serrage des écrous. La connexion des solives et le suivi post-installation sont des étapes à part entière.

Serrage contrôlé et liaison des solives

Le serrage des écrous doit être contrôlé, pas maximal. Un serrage trop fort comprime les fibres du bois au-delà de la limite élastique et crée une zone fragilisée autour de la tige. Pour du M12, le couple de serrage recommandé est de 30 à 40 N·m ; pour du M16, 60 à 80 N·m. En l'absence de clé dynamométrique, serrez à la clé plate jusqu'à sentir une résistance franche, puis ajoutez un quart de tour — ni plus, ni moins. Attendez le durcissement complet de la résine (minimum 24 heures à température normale) avant le serrage définitif et avant toute mise en charge.

La connexion des solives à la muralière se réalise avec des sabots métalliques galvanisés (type Simpson Strong-Tie, Rothoblaas ou équivalent) fixés par des pointes crantées ou des vis spéciales (3,8 × 30 mm minimum) dans tous les trous disponibles du sabot. N'utilisez jamais de vis à bois ordinaires dans les sabots structurels — les pointes crantées ont une résistance à l'arrachement nettement supérieure. Vérifiez l'alignement horizontal de tous les sabots avant de poser la première solive : une erreur de quelques millimètres à ce stade se retrouvera dans le niveau du plancher fini. Appliquez un traitement fongicide/insecticide sur toutes les coupes et perçages réalisés sur le bois, même traité — les coupes exposent des fibres non traitées.

Entretien et contrôle post-installation

Le bois est un matériau vivant qui subit des variations dimensionnelles en fonction de l'humidité et de la température. Dans les semaines suivant la pose, particulièrement après le premier cycle de chauffe hivernale, les fibres du bois se stabilisent à leur taux d'humidité d'équilibre — ce qui entraîne un léger tassement naturel de la muralière. Planifiez un resserrage de contrôle des écrous 4 à 8 semaines après la mise en service, puis un second contrôle après le premier hiver. Cet entretien préventif prend 30 minutes et évite que le tassement naturel n'entraîne un jeu progressif entre la muralière et son support.

Lors de ce contrôle, inspectez visuellement la zone de contact entre le mur et la muralière : l'apparition de fissures dans le support maçonné autour des tiges (micro-fissures en étoile dans le béton ou décollement de l'enduit) indique une surcharge ou un ancrage insuffisant qui nécessite l'avis d'un professionnel. Vérifiez également l'état de la bande bitumineuse sur les bords visibles, et contrôlez l'absence de taches d'humidité ou de traces de moisissures sur la face arrière du bois accessible. Une muralière bien posée, sur un support sain et avec une étanchéité correcte, ne demande aucun entretien particulier pendant plusieurs décennies.

FAQ

Quelle longueur d'ancrage choisir pour la tige filetée ?

La profondeur d'ancrage de référence est de 12 fois le diamètre de la tige : 144 mm pour une tige M12 (arrondissez à 150 mm), 192 mm pour une tige M16 (arrondissez à 200 mm). Ces valeurs correspondent à un ancrage dans du béton armé de résistance standard. Sur parpaings creux avec tamis, la profondeur doit traverser au moins deux parois internes du parpaing, soit généralement 200 à 220 mm. Sur pierre ancienne, augmentez d'au moins 20 % pour compenser la variabilité de la résistance du support.

Comment fixer une muralière sur un mur en pierre ou en brique creuse sans risquer l'arrachement ?

Sur brique creuse : utilisez impérativement des tamis d'injection du bon diamètre, insérez-les jusqu'au fond du trou avant injection, et choisissez une résine époxy (plus résistante que le polyester en milieu humide). Respectez un entraxe réduit (30-40 cm pour M12). Sur pierre ancienne : faites d'abord un test de résistance en insérant une tige de scellement dans un trou non structurel et en mesurant la charge d'arrachement avec un arrachomètre de location avant d'engager toute la muralière.

Faut-il utiliser une tige M12, M16 ou plus ?

Pour la grande majorité des muralières résidentielles (mezzanine, plancher de combles, terrasse légère), le M12 à 40 cm d'entraxe est suffisant. Le M16 s'impose pour les charges lourdes (carrelage, chape béton, plancher technique), les portées importantes (solives de plus de 4 m) ou les entraxes de fixation supérieurs à 50 cm. Au-delà de M16, vous entrez dans le domaine du calcul de structure — consultez un ingénieur ou un bureau d'études.

Comment s'assurer que la muralière ne bougera pas avec le temps ?

Quatre précautions combinées garantissent la stabilité à long terme : des entretoises métalliques dans l'épaisseur du bois pour éviter l'écrasement des fibres, un couple de serrage contrôlé (pas maximal), un resserrage de contrôle après le premier cycle de chauffe, et une bande bitumineuse correctement posée pour éviter les infiltrations qui ramollissent les fibres au contact du mur. Une muralière qui bouge après quelques années est presque toujours une muralière posée sans entretoise et non resserrée après tassement.

Peut-on fixer la muralière en plusieurs parties ?

Oui, c'est même courant sur les longues longueurs. Les joints entre deux tronçons doivent impérativement être décalés de 60 cm minimum des points d'ancrage, et chaque tronçon doit disposer d'au moins 2 fixations. L'assemblage bout à bout de deux tronçons peut être renforcé par une plaque de jonction métallique boulonnée, mais la règle principale reste que chaque tronçon soit correctement ancré dans le mur indépendamment de ses voisins — le joint n'est pas une jonction mécanique mais un simple contact.
